Jak przygotować mapę kolizji przed montażem zbiornika w zakładzie produkcyjnym

Proces wprowadzania nowej infrastruktury do działającego zakładu rzadko przebiega bez przeszkód. Montaż wielkogabarytowego obiektu często zatrzymuje się nie ze względu na wady samego urządzenia, lecz na skutek nieprzewidzianego zderzenia z istniejącą siecią mediów. Inżynierowie odkrywają nagle, że trasa dźwigu krzyżuje się z pracującą suwnicą. Zdarza się również, że projektowany fundament wypada dokładnie na biegnącym pod posadzką rurociągu technologicznym. Podobna sytuacja generuje natychmiastowe przestoje i potężne dodatkowe koszty dla całego przedsiębiorstwa. Tych problemów można uniknąć dzięki wczesnemu przygotowaniu szczegółowej mapy kolizji. Dokument ten pozwala zgrać geometrię nowego wyposażenia z otoczeniem przed zamówieniem materiałów budowlanych.

Inwentaryzacja infrastruktury przed pracami budowlanymi

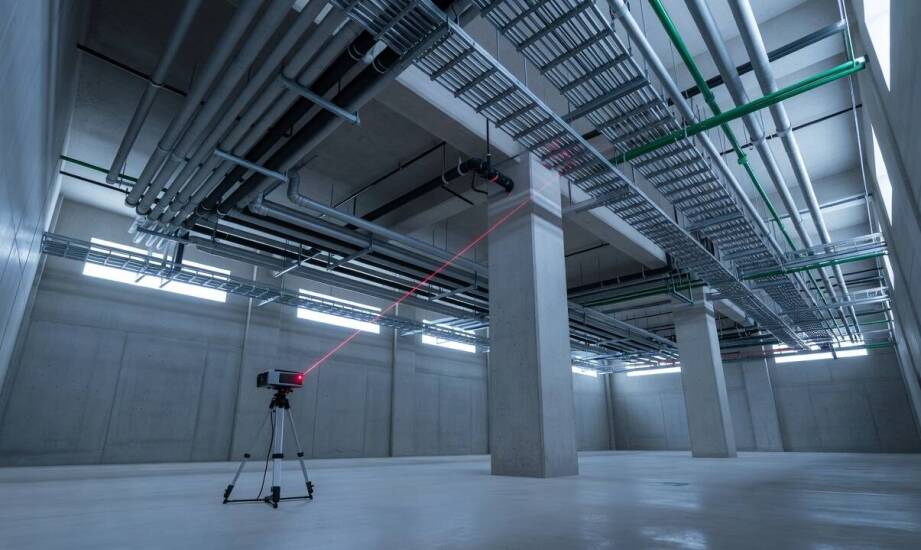

Wdrożenie nowego elementu wymaga niezwykle dokładnego rozpoznania terenu wewnątrz hali. Zespół inżynierski musi na samym początku zinwentaryzować wszystkie biegnące wokół trasy rur oraz kable elektryczne. Sprawdzeniu podlegają również kanały wentylacyjne, słupy nośne konstrukcji dachu, bramy wjazdowe i wyznaczone strefy ewakuacyjne. Branża budowlana opiera się obecnie na skanowaniu laserowym, które rejestruje miliony punktów w przestrzeni roboczej. Cyfrowe odzwierciedlenie zakładu umożliwia bezpośrednie nałożenie modelu 3D projektowanego obiektu na rzeczywisty układ pomieszczeń.

Oprogramowanie analityczne automatycznie wykrywa punkty styku nowego urządzenia z istniejącymi instalacjami zakładowymi. Wynik takiego badania precyzyjnie wskazuje miejsca potencjalnych fizycznych konfliktów przestrzennych. Pozwala to na bezpieczne przesunięcie drogi rurociągu lub zmianę orientacji głównych przyłączy technologicznych. Uwzględnia się tutaj także rygorystyczne przepisy przeciwpożarowe, które określają minimalne odległości od źródeł ciepła. Kompleksowy montaż zbiorników dla przemysłu narzuca bowiem obowiązek utrzymania sztywnych dystansów od ciągów komunikacyjnych.

Wpływ fundamentu i konstrukcji na harmonogram montażu

Wolna przestrzeń nad głową nie rozwiązuje wszystkich problemów projektowych. Kluczowym ograniczeniem operacyjnym bywa często wyjściowa nośność podłoża w wybranej części fabryki. Standardowe posadzki przemysłowe mają grubość od 150 do 300 mm i przenoszą świetnie obciążenia rozłożone. Wypełniony gęstą cieczą stalowy lub żelbetowy kolos generuje jednak ogromny nacisk punktowy na małej powierzchni. Wymaga to zazwyczaj wylania dodatkowej płyty fundamentowej lub specjalnego pierścienia żelbetowego. Przestrzeń inwestycyjna musi obejmować dodatkowo szeroki zapas serwisowy na przyszłe prace konserwacyjne. Normy i praktyka inżynierska nakazują pozostawienie od 1 do 1,5 metra wolnego miejsca wokół płaszcza zewnętrznego.

Harmonogram ciężkich robót ustala się w ścisłym porozumieniu z zakładowym działem utrzymania ruchu. Transport gabarytów i podłączanie nowych instalacji nie mogą blokować pracy czynnych linii produkcyjnych. Wykonawcy dzielą poszczególne zadania na mniejsze etapy, realizowane w wyznaczonych oknach serwisowych lub podczas przerw weekendowych. Kształt tych działań zależy bezpośrednio od wybranej technologii samego magazynowania substancji. Konstrukcje stalowe wznosi się najszybciej, ale potrzebują one wydzielonego miejsca na rozładunek i malowanie antykorozyjne. Obiekty żelbetowe wiążą się z długotrwałym deskowaniem i układaniem zbrojenia na miejscu inwestycji. Z kolei systemy modułowe składa się z mniejszych segmentów, które swobodnie przechodzą przez wąskie drzwi. Praktyka pokazuje, że sprawny wykonawca dopasowuje technologię montażową do trudnych warunków. Specjaliści z firmy K.R.U.K. Technika i Energia opierają realizacje na łączeniu projektu posadowienia z drobiazgową analizą dostępu do strefy roboczej.

Skuteczna realizacja zadań budowlanych wewnątrz pracującego obiektu opiera się na przewidywaniu zagrożeń. Poprawnie sporządzona mapa kolizji łączy docelową geometrię nowego układu z przebiegiem setek metrów rur oraz rytmem pracy maszyn. Identyfikacja wszystkich barier architektonicznych pozwala na płynne wprowadzenie ciężkiego sprzętu bez wstrzymywania okolicznej produkcji. Przedsiębiorstwo unika w ten sposób przymusowych modyfikacji tras kablowych na zaawansowanym etapie robót. Rozpoznanie uwarunkowań przestrzennych stanowi niezbędny warunek każdej bezpiecznej modernizacji instalacji technologicznych.
